NNT1-L/22或38 10-80A
-
- 產品概述
- 全隔離智能調壓模塊是采用大規模集成電路設計，內部集移相觸發電路、單向或雙向可 控硅，RC 阻容吸收回路及電源電路于一體，采用優質可靠的電子元器件，SMT 貼片工藝， 進口大功率晶閘管芯片組成，和低熱阻銅瓷鍵合（DCB）底板，控制端與強電主回路之間 為全隔離設計，內置同步變壓器或光電耦合器組成一體化結構，產品具有體積小，性能穩定， 可靠性高。產品集手動或自動調節全兼容多功能輸入控制模式，大大減小客戶選型難度。多 種方式調節輸出可控硅的觸發導通角以改變負載上的電壓，從而調節輸出功率，實現負載電 壓從零伏到電網全電壓的無級可調。廣泛應用于加熱設備、燈光照明、電機調速、變壓器一 次側、電焊、電鍍等各種阻性負載或感性負載，是工業自動化控制、電源、電機驅動與調速 等眾多行業更新換代的理想產品。
-

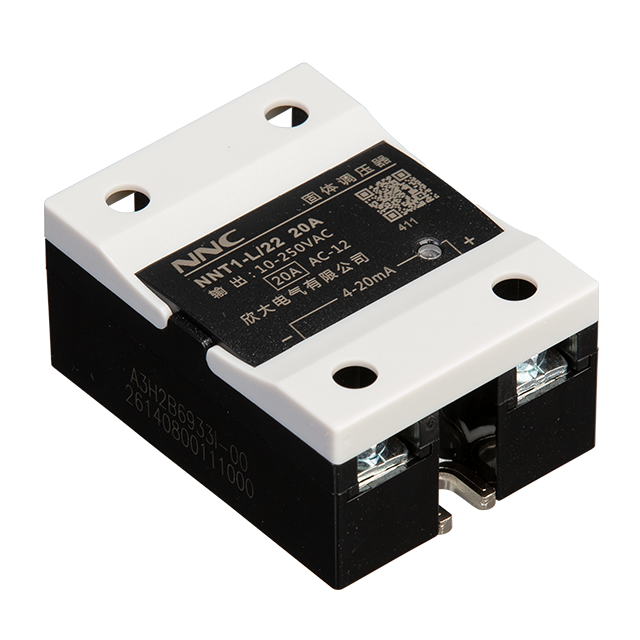

單相交流輸出型固體調壓器（電流型）
型號：NNT1-L/22、38 (SSR-VA) 10-80A產品特性
NNT1-L 型系列固體調壓器是由可控硅開關電路，阻容移相電路，滯后電路，過壓吸收 電路以及模塊的形式，采用優質可靠的電子元器件，SMT 貼片工藝，阻燃工程塑料外殼， 環氧樹脂灌封，螺紋引出端接線。具有體積小，性能穩定，可靠性高，結構強度高，耐沖擊， 抗震性強，結構新穎，造型別致，使用快捷安全可靠。使用時僅需外接一只電位器，即可實 現交流電輸出功率調節，實現負載電壓從零伏到電網全電壓的無級可調。在許多場合中可以 代替笨重的接觸式調壓器。廣泛應用在石油化工儀器設備，食品機械，包裝機械，紡織機械， 舞臺燈光進行功率，電壓，溫度，亮度，速度等模擬量的調節，電焊、電鍍等各種阻性負載 或感性負載，是工業自動化控制、電源、電機驅動與調速等眾多行業更新換代的理想產品。

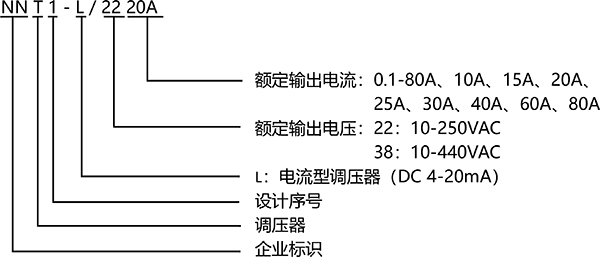

型號說明
產品技術參數
控制方式 DC 4-20mA 移相范圍 0-180° 調壓范圍 22: 10-250VA 38: 10-440VAC 負載電壓 22: 220VA 38: 440VAC 負載電流 10A、15A、20A、25A、30A、40A、60A、80A 瞬態電壓 22:600VAC 38:900VAC 最低阻斷 ≤3VAC 隔離電壓 無源型全隔離 斷態漏電流 ≤10mA 介質耐壓 ≥2500VAC 輸出端-散熱板 絕緣電阻 100MΩ,500VDC 測試 環境溫度 -30~80℃ 產品重量 10-40A≈95g、60-80A≈110g 外形尺寸 60×45×29mm 安裝形式 螺栓安裝 工作指示 LED 說明 負載5A 以上必須安裝散熱器，60℃以上必須加風扇強冷或者水冷
產品尺寸及接線方式
選型指南
①產品輸出端內部有RC 吸收回路，會有≤10mA 漏電流，一般的微小型負載會有自導通或 輸出電壓現象屬正常。特殊定制款產品請聯系工廠進行協商，確定好技術參數后再進行生 產。
②由于輸出端可控硅在導通時有≤1.6V 左右的壓降，導致產品發熱，需要加裝標準規格散熱器，同時在機柜集中安裝時要留有足夠的散熱空間。
③散熱器的選型可參考附表1
④產品標識的輸出電壓和電流為額定電壓和額定電流，在實際使用時要降額使用。不同負載降額系數不一樣，參考附表2，特別是感性負載還應在輸出端并聯壓敏電阻保護。
附表1：散熱器選型指南負載電流 散熱器型號 負載電流 散熱器型號 單相20A以下 NN-060 單相60A 以下 NN-062 單相40A以下 NN-061 單相80A 以下 NN-063
附表2：負載降額
例1: 在負載類型為電熱絲（功率因素為0.7）的應用環境中，實際工作電流為10A，我們該選擇多少安培的產品呢？負載類型 純電阻 電熱絲 白熾燈 變壓器 電磁鐵 單相電機 三相電機 電容投切 功率因素 1.0 0.7 0.5 0.4 0.5 0.2 0.3 浪涌 放大倍數 1.5 倍 2 倍 2.5 倍 4 倍 4 倍 7 倍 6 倍 10 倍
根據附表2 的估算方法，可以得出：
10A（實際工作電流）x2（放大倍數）=20A
所以本例中需要選擇20A 的產品。
例2：在負載類型為單相電機（功率因數為0.2）的應用環境中，實際工作電流為10A，我們該選擇多少安培的產品呢？
根據附表2 的估算方法，可以得出：
10A（實際工作電流）x7（放大倍數）=70A
所以本例中需要選擇70A 的產品。
注意事項
輸入工作條件：
①注意工作電壓的范圍和正負極。
②為確保產品正常工作，環境溫度較低時應加大輸入電流，溫度較高時應降低輸入電流。
③請勿在輸入回路上施加超過額定值的電壓，否則會導致SSR 故障或燒壞。
④用集成電路直接驅動SSR 時應有足夠的帶載能力和盡可能低的"0"電平輸出。
輸出工作條件：
①請勿在輸出回路上施加超過額定值的電壓，否則會導致SSR 故障或燒壞。
②實際使用時負載電流請不要超出額定電流范圍，否則可能導致SSR 異常發熱或燒壞。
③為確保SSR 的可靠工作，必須正確使用SSR 的極限參數及采取必要的保護措施。
④峰值電壓選擇：電感負載：取線路電壓（有效值）的2-3 倍，純電阻負載：取線路電壓（有效值）的1-2 倍。
⑤壓敏電阻的選用：負載為感性負載時，請務必在產品輸出端并接一壓敏電阻，取值為負載電壓的1.8-2 倍。
安裝須知:
①安裝時請務必在電源側加裝aR 型快速熔斷器，空氣開關等保護，以防止短路，造成產品 永久性失效。選取熔斷器電流等級的原則為略大于負載電流。阻性負載和感性負載宜用 aR 型快速熔斷器，電動機，電力補償電容器類負載宜用空氣開關保護。
②為了避免產品的溫升超過允許值，設計應用時應充分考慮散熱效果和安裝位置，當兩只或多只產品并排安裝時應留有適當大的間距。
③工作電流5A 以下的產品盡量安裝在通風較好的散熱窗旁邊，或有冷卻風吹到的地方。
④工作電流5A 以上的產品必須安裝散熱器，產品與散熱器之間加上導熱硅脂才能良好散熱， 散熱器表面溫度接近60℃時應強制風冷。
⑤輸入端M4 螺絲推薦緊固扭矩1.2-1.4Nm,輸出端M5 螺絲推薦緊固扭矩1.9-2.1Nm。
⑥警告！在進行安裝、維修等操作時，務必首先切斷電源才能進行安裝或檢修，以防止觸電危險。
⑦貯存條件：產品存放要求做到防潮、防濕、避免雨淋、跌落以及劇烈碰撞。應存放于通風、 干燥、無腐蝕性氣體的環境中，對環境的濕度要求必須小于80%。
